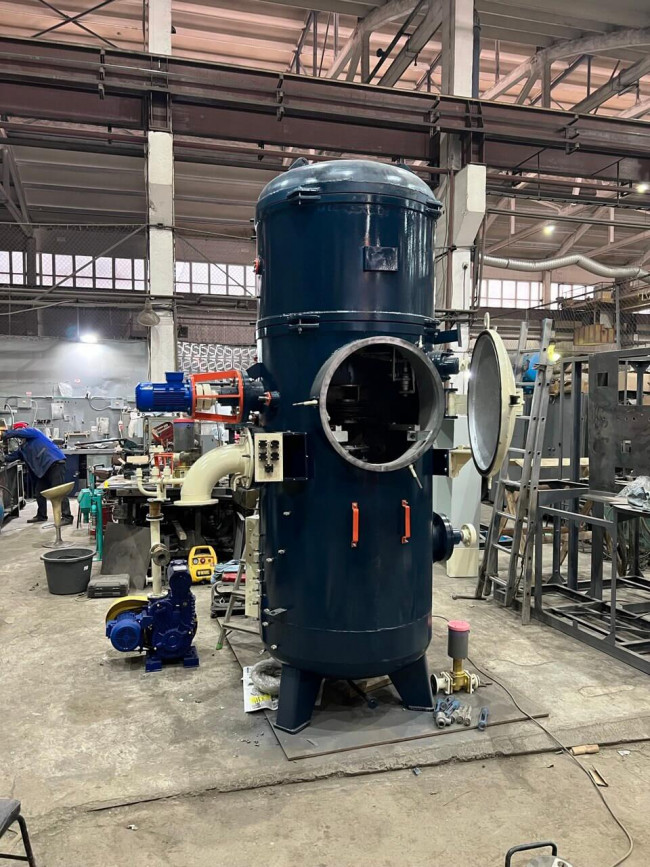

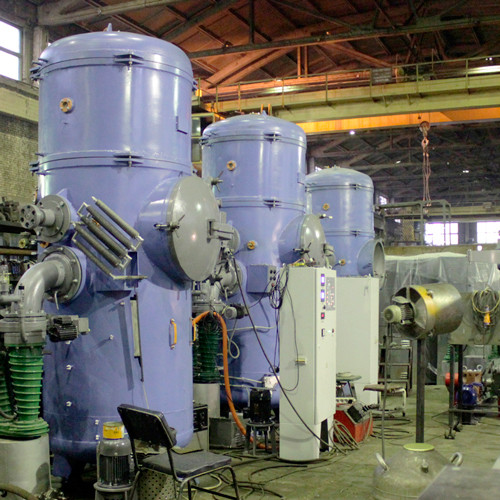

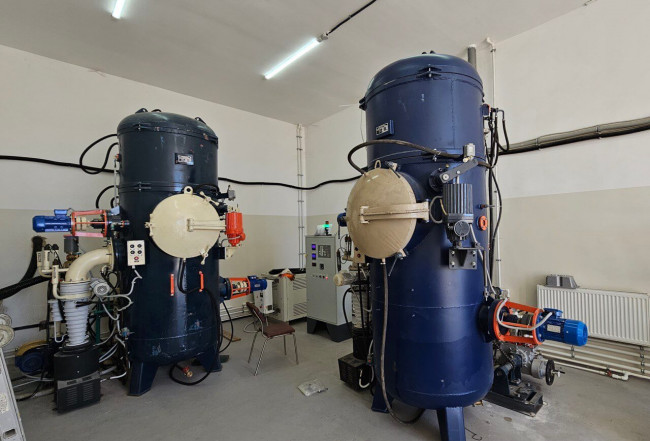

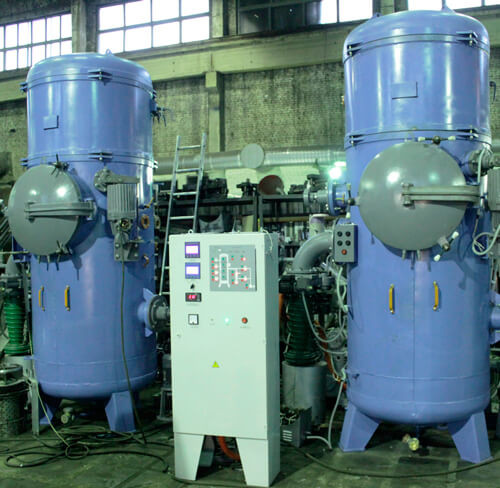

СЭВ-3.3/11,5 ФМ2 — Электропечь сопротивления вакуумная элеваторная
В избранноеВ сравнение
Предназначена для закалки изделий в газе и масле, отжига деталей из электротехнических сталей и пермаллоя, а также для термообработки магнитных сталей в переменном магнитном поле. Номинальная температура 1150 °С. Предельный вакуум в холодном состоянии 1,33×10 -1 Па (10 ‑3 мм рт. ст.).
| Мощность установления, кВт | 34 |
| Номинальная мощность (нагрев камеры), кВт | 25 |
| Номинальная температура, °С | 1150 |
- Подробное описание
- Технические характеристики
Описание
Схема
Конструкция:
1. Крышка
2. Механизм подъема садки

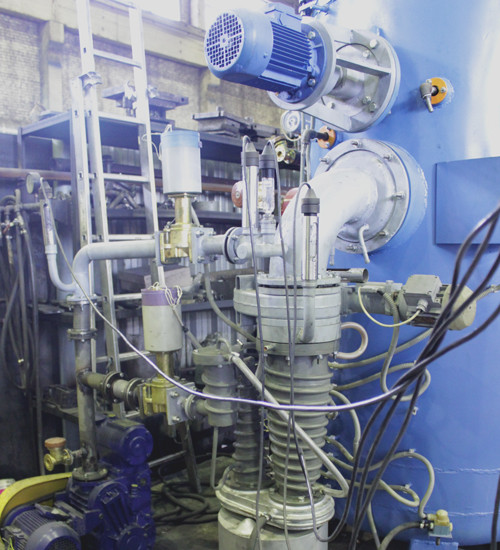

3. Вакуумная система
4. Нагреватель
5. Камера нагревательная
6. Футеровка
7. Подставка
8. Шторки
9. Загрузочный люк
10. Загрузочная тележка
11. Охладители
12. Камера охлаждения
13. Механизм вращения
Технические характеристики
| Мощность установления | кВт | 34 |
| Номинальная мощность (нагрев камеры) | кВт | 25 |
| Мощность холостого хода | кВт | 5.2 |
| Номинальная температура | °С | 1150 |
| Предельный вакуум в холодном состоянии | Па | 1,33×10 ‑1 |
| (мм рт. ст.) | (1*10 ‑3) | |
| Размер рабочего пространства: | ||
| диаметр x высота | мм | 300 x 300 |
| Габаритные размеры: | ||
| высота | мм | 3090 |
| в плане | мм | 2700×3700 |
| Масса садки при закалке в газе | кг | 10 |
| Масса садки при закалке в масле | кг | 50 |
| Номинальное напряжение питающей сети | В | 380 |
| Номинальная частота тока | Гц | 50 |
| Число фаз нагревателя | 1 | |
| Напряжение на нагревателях | В | 112 |
| Расход воды | ||
| при нагреве | м3/ч | 0.5 |
| при закалке в газе | м3/ч | 1.5 |
| Масса электропечи | т | 3.2 |
Детали
| Условия эксплуатации | Электропечь рассчитана для работы в условиях умеренного климата при температуре от 5 до 35 °С, относительной влажностью воздуха не выше 80 % при 20 °С и не более 50 % при 35 °С. Комплектность поставки включает ЗИП и эксплуатационные документы. |
|---|---|
| Структура условного обозначения | С – нагрев сопротивления |
| Сфера применения | Термообработка |
